Esoteric G-01X Horloge

Esoteric G-01X Horloge

Découvrez en détail les spécificités de l’Esoteric G-01X Horloge :

SPECIFICATIONS

Oscillateur rubidium

Stabilité de fréquence Dans ±0,1 ppb (–20°C à +65°C / –4°F à +149°F)
Précision de fréquence Dans ±0,05 ppb ((lorsqu’il est expédié neuf) (ppb=10–9)
Temps de préchauffage 10 min. (Jusqu’à ce que l’oscillateur se stabilise après la mise sous tension)

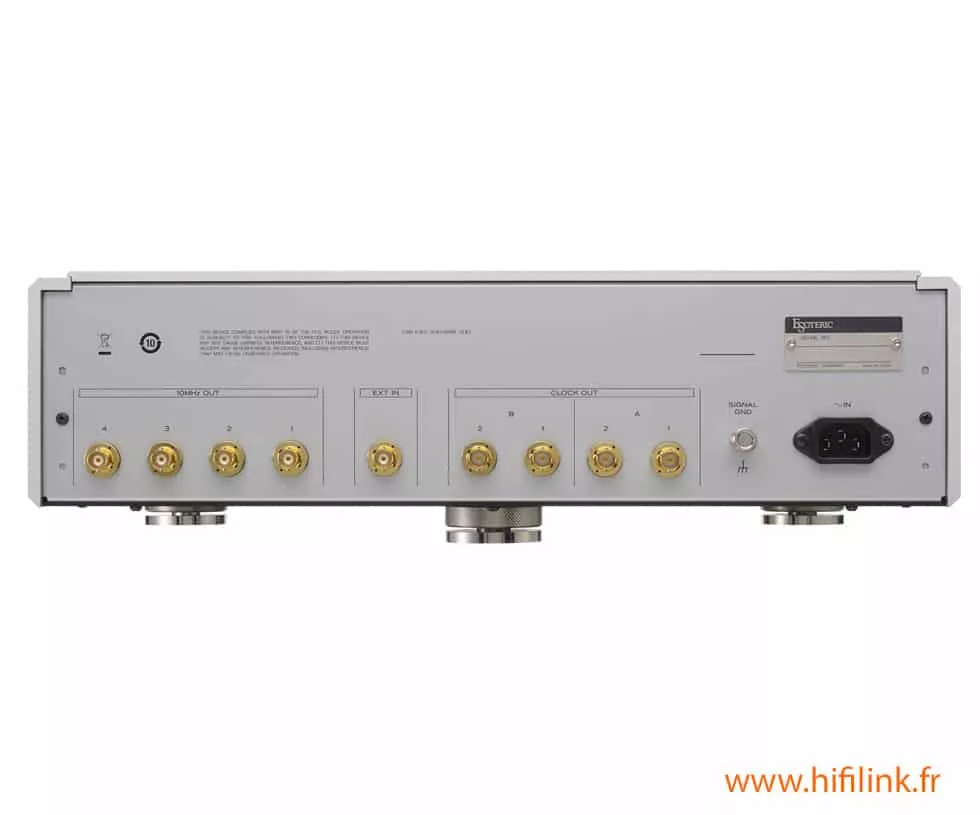

Sorties d’horloge

HORLOGE (BNC) : 4
Niveau de sortie
Réglage 44,1 kHz 44,1k, 88,2k, 176,4k, 352,8k, 705,6kHz
1.4112M, 2.8224M, 5.6448M, 11.2896M, 22.5792MHz
Réglage 48kHz 48k, 96k, 192k, 384k, 768kHz
1.536M, 3.072M, 6.144M, 12.288M, 24.576MHz
Les deux réglages 100kHz, 10MHz
SORTIE 10MHz (BNC) : 4
Niveau de sortie Onde sinusoïdale 0.5 ±0.1Vrms / 50 /

Entrée d’horloge maître

EXT IN (BNC) : 1
Fréquence d’entrée :
– Mode Rb + EXT 1pps Signal 1pps (précision GPS ou supérieure)
– Mode Rb + 10M 10MHz (précision GPS ou mieux)
Niveau d’entrée :
– Onde sinusoïdale 10MHz 0.5 à 1.0Vrms / 50Ω
– Onde carrée 10MHz Impulsion positive, niveau TTL/10kΩ
Signal 1pps Impulsion positive, niveau TTL/10kΩ

Général

Source de courant :
– 230V, 50Hz
– 120V, 60Hz
– 220V, 60Hz
Dimensions extérieures (L × H × P) 445 × 131 × 359 mm
Poids 13,3 kg / 29-⅜ lb

Accessoires inclus

Cordon d’alimentation × 1
Coussinets en feutre × 3
Manuel du propriétaire × 1
Carte de garantie × 1

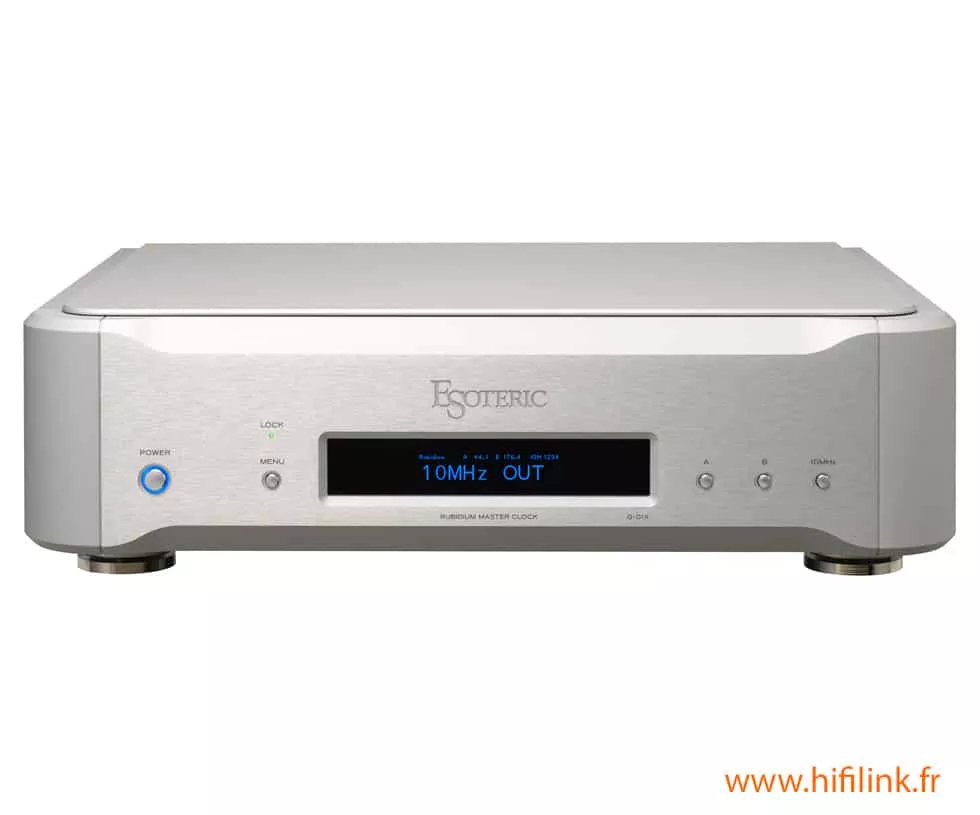

Description de l’Esoteric G-01X Horloge :

Le générateur d’horloge maîtresse G01X de haute précision adopte de nouvelles technologies telles que les « amplificateurs tampon d’horloge à large gamme », les circuits « Adaptive Zero Ground » et un oscillateur au rubidium de haute précision pour obtenir le meilleur de l’expression musicale de votre système audio numérique.

Un oscillateur au rubidium de très haute précision, fabriqué aux États-Unis, avec une précision de fréquence de ±0,05 ppb ou ±0,00005 ppm, est utilisé comme noyau de ce dispositif de chronométrage extraordinairement précis. Ce module d’oscillateur a été fabriqué selon les spécifications exigeantes d’ESOTERIC, la qualité du son et la stabilité étant prioritaires. La qualité sonore que l’on peut attendre d’un modèle haut de gamme a été atteinte.

Le G-01X possède le circuit « Adaptive Zero Ground » hérité du Grandioso G1 entre l’unité interne au rubidium et les amplificateurs tampons. Le mode « Adaptive Zero Ground » amène activement le signal de mise à la terre à 0 volt et réduit considérablement le bruit (jitter aléatoire) causé par la variation de la tension de la mise à la terre. L’utilisateur peut choisir entre le mode adaptatif et le mode normal, pour différentes caractéristiques sonores en fonction de ses préférences d’écoute.

Un signal de référence de 10 MHz ou 1 pps peut être entré en externe en connectant un dispositif tel qu’un récepteur GPS à un terminal d’entrée externe. L’oscillateur interne au rubidium est synchronisé avec une horloge de précision à fréquence centrale plus élevée reçue d’un satellite, ce qui permet une oscillation au rubidium plus stable que l’oscillateur commandé par cristal intégré dans le récepteur GPS externe, ce qui permet de tirer le meilleur parti des avantages d’un système GPS de haute précision.
